接觸角測量儀-測量迅速,分析簡便準確

高分辨率記錄&直觀的PC軟件有效優化溶劑及涂布效果

Ossila接觸角測量儀為科學家們提供了一種快速、可靠且簡便的測量液滴在一個表面上接觸角的方法。

Ossila接觸角測量儀價格經濟，形體小巧，PC軟件直觀-使更多研究員可以進行這一有用且通用性廣的測量。

廠家提供為期2年的質保。

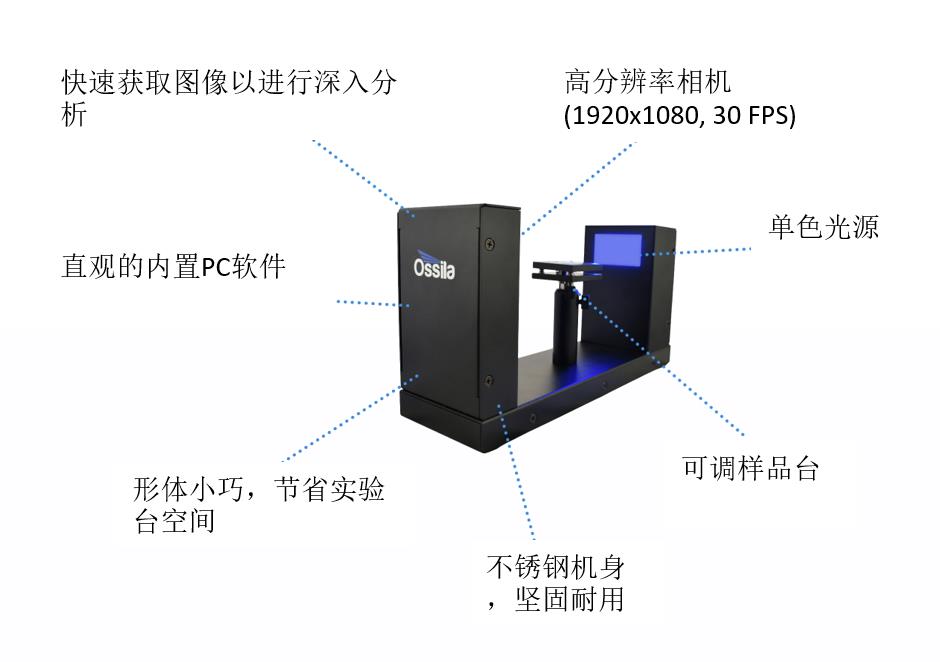

功能特征

價格經濟-Ossila的接觸角測量儀的先進的照相技術可以在降低物料成本的前提下獲得高分辨率的圖片。這意味著接觸角測量儀的成本大大降低，但質量絲毫不打折扣。

操作簡便-Ossila的接觸角測量儀有系統自帶的PC軟件，接觸角測量界面簡便直觀。我們提供操作指南及視頻，幫助用戶進一步了解操作，有效使用儀器。

形體小巧-Ossila接觸角測量儀形體小巧，特別適合空間有限的實驗室。它的占地面積僅為10cmx30cm，極大程度節省實驗臺空間。

墨水(溶液)優化更簡單-因為Ossila接觸角測量儀形體小巧且價格低，實驗室可同時采購多臺，以適應大量的測量需求，減少排隊等待時間。你可以從在線接觸角測量過程中獲得持續反饋，以加快液體配置過程。

高分辨率視頻- Ossila接觸角測量儀使用高分辨率相機和專業的成像透鏡獲取高質量的液滴視頻。將這些文件輸出為.avi格式后，你可以通過播放器進行查看并按自己的想法進行編輯。

快速的圖像獲取技術-高幀頻系統使你可以研究液滴潤濕過程細節，對成膜過程中有更深刻的認識。

應用案例

接觸角測量儀是一種應用范圍非常廣泛的基礎工具。幾乎所有領域的材料科學研究都可以從接觸角測量中有所收獲。下述案例只是眾多應用中的少數。

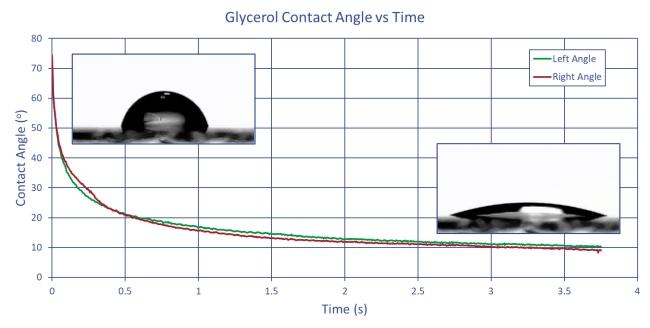

接觸角 vs 時間

薄膜的縱向擴展-對于鈣鈦礦太陽能電池或有機發光二級管之類的溶液處理技術來說，從實驗室級別的研發上升到大規模商業生產是一個巨大的科研挑戰。科學家們使用可拓展的沉積技術來創造越來越大的設備。例如，一個使用旋涂機的研究員可能想用狹縫式涂膠機來制造更大一些的設備。要做到這些，他們會用到不同潤濕級別的新的涂布溶液。接觸角測量儀使研究員們可以快速識別哪種溶液可以潤濕到不同基片表面，并形成均一薄膜。

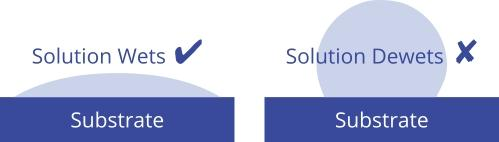

潤濕到基片表面的溶液

材料/溶液的兼容性

當對薄膜電子元件進行溶液涂布處理時，通常是在已經存在的沉積層上面再涂一層新的沉積材料。溶液的選擇與處理技術是決定成功與否的關鍵性因素。如果涂層的第一層可以被第二沉積層的同類溶劑所溶解，則會損壞涂層。接觸角測量儀就是可以幫助你確認要用的溶劑是否會穿透已有的沉積層。

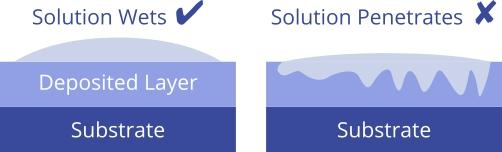

接觸角的溶液浸入效果

基片清潔-一個液滴的接觸角多少會受其沉積表面的影響。因此，接觸角測量儀是一個有用的工具，可以用來確定基片表面的清潔度，確認基片表面沒有多余灰塵或污漬。例如，當使用紫外臭氧清洗機進行ITO基片表面清潔時，你可以用接觸角測量儀直接測量基片表面的清潔效果。

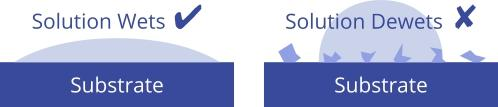

接觸角的基片清潔效果

疏水涂層-我們不需要一種溶液在表面上有很好的潤濕效果的時候，會有一種涂層使液體不容易在表面潤濕。疏水涂層的目的是在基片表面和液體之間形成一個高接觸角。接觸角測量儀就可以用來研究和提高此類涂層的有用儀器。

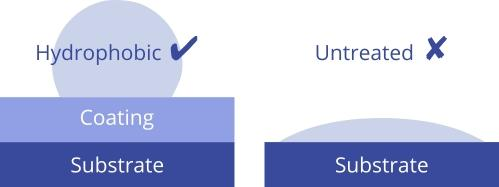

接觸角測量在疏水涂層方面的應用

接觸角測量軟件

Ossila接觸角測量儀自帶測量軟件，軟件設計合理，用戶界面友好，操作直觀簡便。廠家提供操作手冊，以便用戶快速有效了解操作流程。

PC軟件有兩個主界面：分別是記錄界面和分析界面

記錄

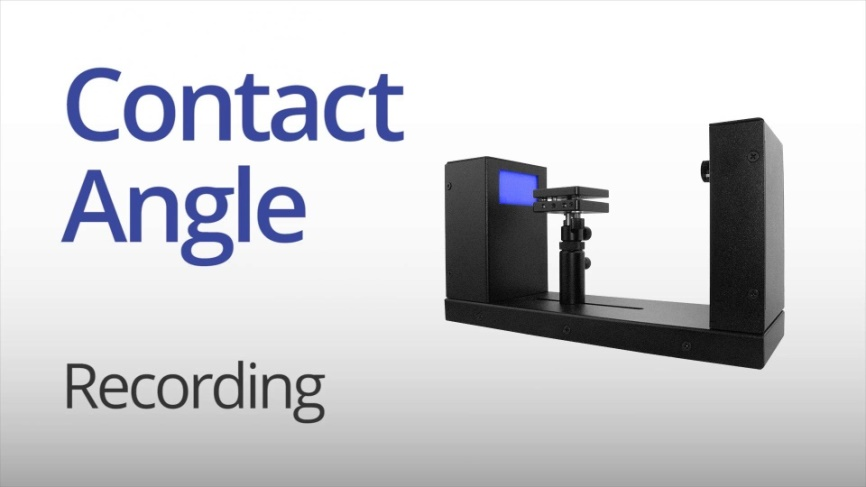

記錄界面可以使你獲取一個液滴落到表面過程中的高分辨率的視頻。視頻會被自動存儲到所選目的文件夾中，文件格式為.avi，你可以用能識別此類文件的通用播放器播放這些文件或?qū)ζ溥M行編輯。當這些視頻被加載到接觸角測量軟件時，會以一系列圖片的形式呈現，你可以對單個圖片進行單獨分析。下述視頻顯示了液滴釋放的過程和使用接觸角軟件進行記錄的過程。

分析

使用分析功能你可以測量所記錄的液滴的接觸角。用戶可以設置一條基線和一個圍繞液滴的興趣區域(ROI)。興趣區域上會應用一個閾值，從而使液滴形狀有高對比性。一條曲線會匹配到液滴邊緣，以追蹤其輪廓。這在左右兩側都是可重復的，當這個曲線與基線有交叉時，其切線就可以用來確定接觸角。下述視頻顯示如果使用接觸角軟件測量接觸角。

如需了解關于接觸角的更多信息，請聯系我們。

接觸角的擬合

 下述表格顯示分辨率和最大幀速。

 軟件要求

 規格參數
