太陽能電池I-V測試系統

可靠和準確的光伏設備特性

充分控制您的太陽能電池測量, 系統PC軟件操作簡單-不需了解編程知識!

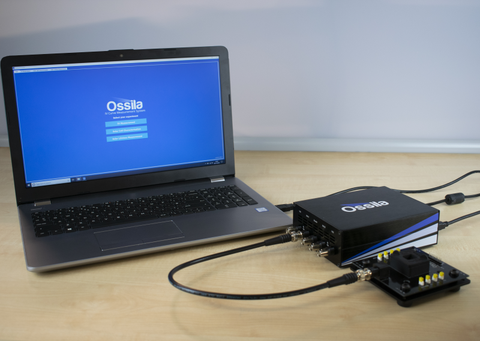

作為英國物理學會獲獎的Ossila太陽能電池原型平臺的一部分，Ossila的太陽能電池I-V系統是一種用于光伏設備的可靠特性檢測的低成本的解決方案。

PC軟件(包括系統所有變量)測量太陽能電池的電流-電壓曲線，然后自動計算關鍵設備屬性。此外，I-V測量系統可以周期性地進行檢測，以跟蹤這些特性的穩定性。

該系統可以手動或自動進行像素切換(如果您使用的是Ossila的基片系統之一)，或者沒有測試板以使用您自己的基片和測試系統(或如果您已經擁有我們的一個測試板)。本機有兩年的免費保修。

功能特征

計算設備屬性- PC軟件(系統標配)通過測得的I-V曲線自動計算太陽能電池的關鍵屬性。這些特性包括：功率轉換效率(PCE)、填充系數(FF)、短路電流密度(J_sc)、開路電壓(V_oc)、分流電阻(R_sh)和串聯電阻(R_s)。

易于使用-只需接通電源，安裝PC軟件，就可以開始工作了! 直觀的界面和簡潔的設計使太陽能電池I-V系統易于使用，簡化了太陽能電池的特點。

寬測量范圍-內置的源測量單元能夠提供-10v到+10v之間的電壓，最大分辨率為333μV，測量電流范圍從±10nA到±150mA。

快速表征-如果你使用我們的基片系統之一，太陽能電池I-V系統可以選配多路轉換測試板(只需選擇“自動化”版本)，從而實現自動像素切換。作為額外的收獲，測量過程中的溫度和光線也將被記錄!

測量設備穩定性-通過在一段時間內進行重復的電流-電壓測量，可以跟蹤關鍵設備性能的穩定性。

PC軟件

· 設計簡單直觀的界面

· 數據保存到.csv文件

· 計算太陽能電池特性(PCE, FF, J_sc, V_oc, R_sh, R_s)

· 隨時間推移跟蹤特性

· 測量太陽能電池的穩定電流輸出

· 保存和加載以前使用的設置

太陽能電池I-V軟件

使用直觀和用戶友好的PC軟件來控制電流-電壓測量。所有的測量都可以完全定制，使您可以為自己的實驗定制軟件。

有了PC軟件，你可以:

1. 在-10和10V之間進行任意電流-電壓測量

2. 采用高分辨率測量，電壓增量低至333μV.

3. 更直接地管理實驗，在施加電壓和測量電流之間有定制的固定時間

4. 通過在向前和向后方向進行連續測量來測量器件的滯后現象.

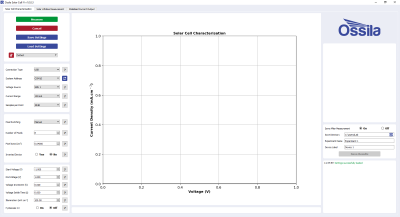

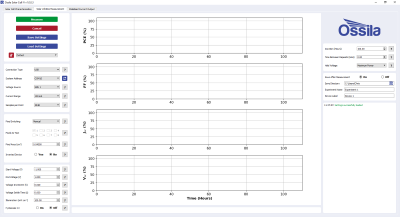

該軟件有3個測量標簽:太陽能電池特性，穩定電流輸出，太陽能壽命測量。太陽能電池特性執行I-V測量和計算重要的器件特性。使用“穩定電流輸出”選項卡確定設備電流輸出隨時間的變化情況。太陽能電池壽命測量選項卡使您能夠通過執行周期性的I-V特性，在較長時間內跟蹤關鍵設備屬性(PCE、FF、J_sc、V_oc)。在測量之間，太陽能電池可以保持在開路、短路或最大功率。

數據被保存到.csv(逗號分隔數值)文件中，這些文件的格式便于閱讀和分析。設置與數據一起保存，便于記錄每次實驗使用的參數。這些設置文件可以由程序加載，每個不同的測量類型可以保存不同的設置配置文件，使您可以輕松地執行重復測量或使用特定的配置。

系統選型指南

下表將幫助您確定適合您的系統。手動版本的系統本身在測試板上有開關，用戶通過操作來測量太陽能電池設備上的不同像素。該系統的全自動版本使用多路復用測試板，可以在這些像素之間自動切換。注意，如果您使用我們?cè)诒砀裰辛谐龅幕缓土硪环N基片，我們建議手動切換像素，因?yàn)闇y(cè)試板可以拆卸并替換成別的。

*手動S211和手動S171使用相同的測試板和產品代碼.

技術規格

 軟件要求

理論

電流-電壓測量(I-V曲線)是太陽能電池特性測量的主要方法。在這里，在照明狀態下測量不同電壓下通過設備的電流。

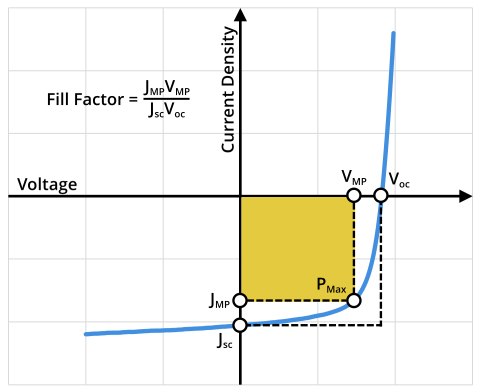

案例：太陽能電池I-V曲線與屬性

從太陽能的I-V曲線中可以提取出幾個關鍵特性，如上圖所示.

· 短路電流密度(J_sc)是沒有驅動電壓時太陽能電池的光生電流密度，可以從y軸截距中提取。

· 開路電壓(開路電壓V_oc)是施加的電壓與內置電場抵消的電壓，可從與x軸的截距中提取。

· 如果沒有寄生電阻，填充系數(FF)是器件的實際輸出功率與它的功率的比率。這可以通過將設備的最大輸出功率除以J_sc和V_oc(潛在最大功率)的乘積來計算。

· 最后，功率轉換效率(PCE)，即入射光功率(P_in)與輸出功率(P_out)之比，由下式計算:

要了解更多關于太陽能電池特性的深入解釋，請聯系我司經銷商.
